Low Pass Filters

Antenne Berekenen

Antenne Impedantie

HF Eindtrappen





Low Pass Filter die gebruikt is voor de 675 & 747 kHz
Tiefpassfilter, das für 675 und 747 kHz verwendet wurde

7 polige Chebyschev Filter, geschikt voor 2 KW (PEP)
7-poliges Chebyshev-Filter, geeignet für 2 kW (PEP)


34 dB demping op 2de harmonische bij 675 kHz
42 dB demping op 2de harmonische bij 747 kHz
49 dB demping op 2de harmonische bij 828 kHz


L1 & L3 =
L2 =
C1 & C4 =
C2 & C3 =



 13,4 uH  ( ± 25,8 Windingen )
 14,8 uH  (
± 26,8 Windingen )
 3300 pF / 10 kV
 7000 pF  (
3300 pF / 10 kV + 4700 pF / 5 kV )



Voor het spoelgedeelte van deze toepassing is geëmailleerd koperdraad gebruikt met een diameter van Ø 2,0 mm, wat overeenkomt met een draadoppervlakte van 3,14 mm². Dit type wikkeldraad is uitermate geschikt voor hoogfrequente toepassingen vanwege de combinatie van goede geleidbaarheid en mechanische stevigheid. De draad is hergebruikt uit een oude voedingstransformator, wat niet alleen duurzaam is, maar ook bewijst dat degelijk materiaal vaak nog een tweede leven verdient.

De blauwe isolatie die zichtbaar is op de foto, is afkomstig van een 4,0 mm² massieve koperdraad en is toegepast ter bescherming of markering op specifieke delen van het spoellichaam.

Voor de hoogspanningscondensatoren zijn er twee typen gebruikt:
  • De 4700 pF en 3300 pF condensatoren hebben afmetingen van 10/18 mm hoog en een diameter van 50 mm, afhankelijk van het specifieke model.

Als kernmateriaal zijn T200-A2 ferrietkernen van Amidon toegepast. Deze kernen staan bekend om hun goede magnetische eigenschappen bij middengolf- en kortegolf-frequenties, en zijn zeer geschikt voor toepassingen waar efficiëntie en stabiliteit belangrijk zijn.

De ferrietkernen zijn geplaatst op een halve PVC-sok van Ø 50 mm. Deze sok is aan de binnenzijde vlakbij de stootrand het verdikte randje in het midden afgezaagd en zorgvuldig vlak gevijld aan de bovenzijde, zodat de kernen stevig en vlak op deze randjes kunnen liggen. Dit zorgt voor een stabiele montage en een nette afwerking.

In de huidige opstelling schuift de onderzijde van deze PVC-sok van Ø 50 mm precies over de twee grote condensatoren (3300 pF en 4700 pF) heen, waardoor het geheel compact en mechanisch goed beschermd is.



Für den Spulenaufbau wurde emaillierter Kupferdraht mit einem Durchmesser von Ø 2,0 mm verwendet, was einer Leitungsquerschnittsfläche von 3,14 mm² entspricht. Dieser Drahttyp eignet sich hervorragend für Hochfrequenzanwendungen, da er eine gute Leitfähigkeit mit mechanischer Stabilität kombiniert. Der Draht stammt aus einem alten Netztrafo, der wiederverwendet wurde eine nachhaltige Lösung, die zeigt, dass hochwertige Materialien durchaus ein zweites Leben verdienen.

Die blaue Isolierung, die auf dem Foto zu sehen ist, stammt von einem Kupferdraht mit 4,0 mm² Querschnitt und wurde zur zusätzlichen Isolierung oder Kennzeichnung an bestimmten Stellen verwendet.

Für die Hochspannungskondensatoren kamen zwei Typen zum Einsatz:

  • Sowohl der 4700 pF als auch der 3300 pF Kondensator haben Abmessungen von 10/18 mm hoch und einem Durchmesser von 50 mm, abhängig vom genauen Modell.

Als Kernmaterial wurden T200-A2-Ferritkerne von Amidon eingesetzt. Diese Kerne sind bekannt für ihre hervorragenden magnetischen Eigenschaften im Mittel- und Kurzwellenbereich und eignen sich ideal für Anwendungen, bei denen Effizienz und Frequenzstabilität gefragt sind.

Die Ferritkerne wurden auf eine halbierte PVC-Muffe mit Ø 50 mm montiert. Diese Muffe wurde an der Innenseite, nahe der kleinen Mittelrippe (Anschlagrand), abgesägt und an der Oberseite sauber plan gefeilt, sodass die Kerne eben und sicher auf diesen Randstücken aufliegen können. Das sorgt für einen stabilen und sauberen Aufbau.

In der aktuellen Konfiguration schiebt sich die Unterseite der Ø 50 mm PVC-Muffe genau über die beiden großen Kondensatoren (3300 pF und 4700 pF). Dadurch entsteht eine kompakte und mechanisch geschützte Einheit.










Low Pass Filter die aangepast is voor de 1008 kHz
Tiefpassfilter, das für 1008 kHz angepasst wurde

7 polige Chebyschev Filter, geschikt voor 2 KW (PEP)
7-poliges Chebyshev-Filter, geeignet für 2 kW (PEP)


49 dB demping op 2de harmonische


L1 & L3 =
L2 =
C1 & C4 =
C2 & C3 =



 10,0 uH  ( ± 19,8 Windingen )
 11,0 uH  (
± 20,8 Windingen )
 3300 pF / 10 kV
 5700 pF  ( 4700 pF
/ 5 kV + 1000 pF / 4 kV )



Voor de constructie van deze spoel is gebruikgemaakt van geëmailleerd koperdraad met een diameter van Ø 2,0 mm, wat overeenkomt met een geleiderdoorsnede van 3,14 mm². Dit type draad is bij uitstek geschikt voor toepassingen waar hoge stromen en minimale verliezen gewenst zijn, zoals in hoogfrequente spoelen en filters.

De draad die voor dit project is gebruikt, is afkomstig uit een oude voedingstransformator en dus duurzaam hergebruikt. De blauwe isolatie die zichtbaar is op de foto, is oorspronkelijk van een 4,0 mm² installatiedraad gehaald. Deze is later toegepast om bepaalde delen van de spoel extra te isoleren of visueel te markeren.

Voor de hoogspanningscondensatoren zijn drie typen toegepast:
  • 4700 pF en 3300 pF condensatoren met afmetingen van 10/18 mm hoog bij een diameter van 50 mm.
  • 1000 pF condensator met een afmeting van 8/15 mm hoog en een diameter van 75 mm.

Deze condensatoren zijn gekozen op basis van hun geschiktheid voor hoge spanningen, betrouwbaarheid en thermische stabiliteit cruciaal bij toepassingen in zenders of filters.

De gebruikte ferrietkernen zijn van het type T200-A2, afkomstig van Amidon, een gerenommeerd merk binnen de HF-techniek. Deze kernen zijn zeer geschikt voor gebruik in spoelen binnen het middengolfbereik dankzij hun lage verliezen en stabiele magnetische eigenschappen.

De kernen zijn gemonteerd op een halve PVC-sok met een diameter van Ø 50 mm. Deze sok is zodanig bewerkt dat hij vlak boven het inwendige aanslagrandje is afgezaagd. De bovenkant is vervolgens vlak gevijld, zodat de ferrietkernen stevig en egaal op de rand kunnen worden geplaatst.

In de huidige opstelling schuift de onderzijde van de PVC-sok precies over de 3300 pF en 4700 pF condensatoren heen, wat zorgt voor een compacte, stabiele en nette constructie, waarbij alle componenten optimaal gepositioneerd zijn voor de beste prestaties.



Für den Bau dieser Spule wurde emaillierter Kupferdraht mit einem Durchmesser von Ø 2,0 mm verwendet, was einem Leiterquerschnitt von 3,14 mm² entspricht. Dieser Drahttyp ist besonders geeignet für Anwendungen mit hohen Strömen und minimalen Verlusten, wie sie bei Hochfrequenzspulen und -filtern vorkommen.

Der verwendete Wickeldraht stammt aus einem alten Netztransformator und wurde somit nachhaltig wiederverwendet. Die auf dem Foto sichtbare blaue Isolierung wurde ursprünglich von einem 4,0 mm² Kupferdraht entfernt und dient entweder der zusätzlichen Isolation bestimmter Abschnitte oder der optischen Kennzeichnung.

Bei den Hochspannungskondensatoren wurden drei Typen verwendet:

  • 4700 pF und 3300 pF mit den Abmessungen 10/18 mm hoch bei einem Durchmesser von 50 mm.
  • 1000 pF Kondensator mit den Maßen 8/15 mm hoch und 75 mm Durchmesser.

Diese Kondensatoren wurden aufgrund ihrer hohen Spannungsfestigkeit, Zuverlässigkeit und thermischen Stabilität ausgewählt entscheidende Faktoren bei Anwendungen in Sendern oder HF-Filtern.

Die eingesetzten Ferritkerne sind vom Typ T200-A2 des renommierten Herstellers Amidon. Diese Kerne eignen sich hervorragend für den Einsatz im Mittelwellenbereich, da sie geringe Verluste und stabile magnetische Eigenschaften aufweisen.

Die Kerne wurden auf einem halben PVC-Rohrstück mit einem Durchmesser von Ø 50 mm montiert. Dieses Rohrstück wurde knapp oberhalb des innenliegenden Anschlagrandes abgesägt und die obere Fläche sauber abgefeilt, sodass die Ferritkerne stabil und eben auf dem Rand aufliegen.

In der aktuellen Konfiguration schiebt sich die Unterseite des Ø 50 mm PVC-Stücks genau über die 3300 pF und 4700 pF Kondensatoren, was zu einem kompakten, stabilen und sauberen Aufbau führt, bei dem alle Komponenten optimal positioniert sind, um eine bestmögliche Leistung zu gewährleisten.









6 bands Low Pass Filter voor 1600 t/m 26000 kHz
6-Band-Tiefpassfilter für 1600 bis 26000 kHz

Sailor T1130


Minimaal 43 dB demping op 2de harmonische


Filter 1
Filter 2
Filter 3
Filter 4
Filter 5
Filter 6



=
=
=
=
=
=



1600
2200
3100
4300
8500
16900



t/m
t/m
t/m
t/m
t/m
t/m



2200 kHz
3100 kHz
4300 kHz
8500 kHz
16900 kHz
26000 kHz





Hoewel deze zender standaard geoptimaliseerd is voor frequenties tot ongeveer 1600 kHz, is het technisch gezien zeker mogelijk om ook op lagere frequenties uit te zenden. In dat geval is het echter wel noodzakelijk om een externe low-pass filter toe te voegen voor een goede onderdrukking van harmonischen en ongewenste signalen. Zonder deze extra filtering kan er verstoring optreden buiten het bedoelde frequentiegebied.

De basis van dit zendgedeelte is afkomstig uit het eindtrapgedeelte van een zend/ontvangst set. Ik heb deze in het verleden aangepast met oog op onder andere het ruime frequentiebereik, de efficiënte filtering en de compacte afmetingen.

De eindtrap zelf is gebouwd voor een zendvermogen van maximaal 500 Watt PEP (Peak Envelope Power). Dit vermogen wordt bereikt bij een relatief lage stuuringang van slechts 50 milliwatt PEP. Dankzij deze hoge versterkingsfactor is de eindtrap dus niet alleen krachtig, maar ook geschikt voor gebruik met meetzenders of laagvermogen zenders.



Obwohl dieser Sender standardmäßig für Frequenzen bis etwa 1600 kHz optimiert ist, besteht technisch gesehen durchaus die Möglichkeit, auch auf niedrigeren Frequenzen zu senden. In einem solchen Fall ist es jedoch unbedingt erforderlich, einen externen Tiefpassfilter (Low-Pass-Filter) nachzuschalten, um Oberwellen und unerwünschte Signale wirksam zu unterdrücken. Ohne diese zusätzliche Filterung kann es zu Störungen außerhalb des vorgesehenen Frequenzbereichs kommen.

Die Grundlage dieses Sendeteils stammt aus der Endstufe einer Sende-/Empfangseinheit, die ich in der Vergangenheit modifiziert habe unter anderem mit Blick auf den weiten Frequenzbereich, die effiziente Filterung und das kompakte Design des Geräts.

Die Endstufe selbst ist für eine maximale Sendeleistung von 500 Watt PEP (Peak Envelope Power) ausgelegt. Diese Leistung wird bereits bei einer relativ geringen Steuerleistung von nur 50 Milliwatt PEP erreicht. Dank dieses hohen Verstärkungsfaktors ist die Endstufe nicht nur leistungsfähig, sondern auch ideal geeignet für den Einsatz mit Messsendern oder Low-Power-Transceivern.









Low Pass Filter voor de 1008 kHz
Tiefpassfilter für 1008 kHz

9 polige Chebyschev Filter, geschikt voor 2 KW (PEP)
7-poliges Chebyshev-Filter, geeignet für 2 kW (PEP)


67 dB demping op 2de harmonische


L1, L4 =
L2, L3 =
C1, C5 =
C2, C3, C4 =



 10,0 uH  ( ± 20,8 Windingen )
 11,0 uH  (
± 22,8 Windingen )
 3300 pF / 10 kV
 5700 pF  ( 4700 pF
/ 5 kV + 1000 pF / 4 kV )




Voor het wikkelen van de spoelen is gebruikgemaakt van geëmailleerd koperdraad met een diameter van Ø 2,0 mm. Dit draadformaat komt overeen met een doorsnede van 3,14 mm², wat zorgt voor een uitstekende stroomgeleiding en mechanische stevigheid essentieel voor toepassingen waar hoge spanningen en frequenties een rol spelen.

Hoogspanningscondensatoren
Er zijn drie typen hoogspanningscondensatoren toegepast in deze opstelling:
  • 4700 pF en 3300 pF condensatoren met afmetingen van 10/18 hoog × 50 mm diameter
  • 1000 pF condensator met afmetingen van 8/15 mm hoog × 75 mm diameter

Deze condensatoren zijn geselecteerd vanwege hun robuustheid en betrouwbaarheid bij hoge spanningen, eigenschappen die essentieel zijn in deze schakeling.

Toegepaste Kernen
Als spoelkernen zijn Amidon T200-A2 ferrietkernen gebruikt. Deze zijn bij uitstek geschikt voor toepassingen in het HF-bereik (hoge frequentie) en zorgen voor een stabiele en efficiënte werking van de spoelen.

Montage en Behuizing
De spoelkernen zijn gemonteerd in een halve PVC sok van Ø 50 mm. De sok is zorgvuldig aangepast: vlak bij het interne stootrandje (de rand aan de binnenzijde, centraal in de sok) is deze afgezaagd en aan de bovenkant vlak gevijld, zodat de kernen stevig en vlak op het randje rusten. Dit zorgt niet alleen voor een stabiele plaatsing, maar voorkomt ook ongewenste beweging of kanteling van de kernen.

In deze constructie wordt de onderzijde van de PVC sok zodanig gepositioneerd dat deze precies over de condensatoren van 3300 pF en 4700 pF heen schuift. Hierdoor ontstaat een compacte en efficiënte opbouw waarbij de componenten stevig en ordelijk in het geheel zijn geïntegreerd.



Für das Wickeln der Spulen wurde emaillierter Kupferdraht mit einem Durchmesser von Ø 2,0 mm verwendet. Dieser Drahtquerschnitt entspricht einer Fläche von 3,14 mm² und sorgt für eine hervorragende Leitfähigkeit sowie mechanische Stabilität beides wichtige Eigenschaften für Anwendungen mit hohen Spannungen und Frequenzen.

Hochspannungskondensatoren
In dieser Anordnung wurden drei Typen von Hochspannungskondensatoren verwendet:

  • 4700 pF und 3300 pF Kondensatoren mit den Abmessungen 10/18 mm hoch × 50 mm Durchmesser
  • 1000 pF Kondensator mit den Abmessungen 8/15 mm hoch × 75 mm Durchmesser

Diese Kondensatoren wurden aufgrund ihrer Robustheit und Zuverlässigkeit unter Hochspannungsbedingungen ausgewählt wichtige Voraussetzungen für diese Schaltung.

Verwendete Kerne
Als Spulenkerne kommen Amidon T200-A2 Ferritkerne zum Einsatz. Diese eignen sich besonders gut für Hochfrequenzanwendungen (HF) und gewährleisten eine stabile und effiziente Funktion der Spulen.

Montage und Gehäuse
Die Kerne sind in einer halbierten PVC-Muffe mit Ø 50 mm montiert. Diese Muffe wurde sorgfältig angepasst: In der Nähe des inneren Anschlagrandes (der sich mittig im Inneren der Muffe befindet) wurde sie abgesägt und die obere Kante flach gefeilt, sodass die Kerne sauber und stabil auf dem Rand aufliegen. Diese Konstruktion verhindert ein Verrutschen oder Kippen der Kerne und sorgt für eine zuverlässige mechanische Basis.

Die Unterseite der PVC-Muffe ist so positioniert, dass sie genau über die Kondensatoren mit 3300 pF und 4700 pF passt. Das Ergebnis ist ein kompakter und effizienter Aufbau, bei dem alle Komponenten fest und geordnet integriert sind.

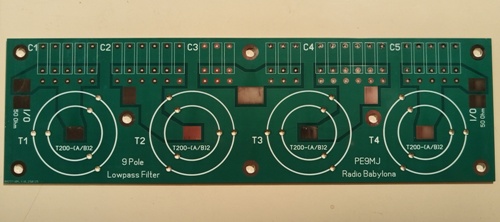

Low Pass Filter voor de 160M
Tiefpassfilter für 160M

9 polige Chebyschev Filter, geschikt voor 2 KW (PEP)
7-poliges Chebyshev-Filter, geeignet für 2 kW (PEP)


70 á 75 dB demping op 2de harmonische


L1, L4 =
L2, L3 =
C1, C5 =
C2, C4 =
C3 =



 5,69 uH  ( ± 16,2 Windingen )
 6,38 uH  (
± 17,1 Windingen )
 ± 1887 pF

± 3368 pF

± 3480 pF

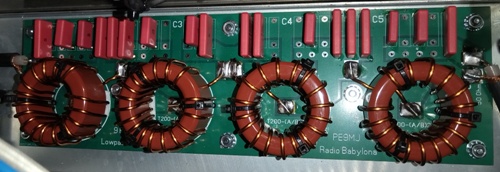

Voor deze opstelling is gekozen voor hoogwaardige materialen en componenten die geschikt zijn voor gebruik in hoogfrequente toepassingen, waar betrouwbaarheid en efficiëntie van essentieel belang zijn.

Wikkeldraad
Als wikkeldraad is gebruikgemaakt van geëmailleerd koperdraad met een diameter van Ø 2,0 mm. Deze draad is voorzien van een isolerende emaillelaag en combineert uitstekende elektrische geleidbaarheid met mechanische stevigheid. De draaddiameter komt overeen met een draadoppervlakte van 3,14 mm², wat ruim voldoende is voor het verwerken van aanzienlijke stromen zonder overmatige weerstand of warmteontwikkeling. Dit maakt de draad zeer geschikt voor gebruik in hoogvermogen HF-circuits.

Condensatoren
De toegepaste condensatoren zijn van het gerenommeerde merk WIMA, type FKP 1. Deze condensatoren zijn bekend om hun stabiliteit en betrouwbaarheid bij hoge frequenties. De gebruikte exemplaren zijn geschikt voor spanningen tot 2 kilovolt (2 kV), wat ze ideaal maakt voor toepassingen waarbij hoge piekspanningen kunnen optreden. De FKP 1-serie staat bovendien bekend om een lage verliesfactor en hoge diëlektrische sterkte, waardoor ze zeer geschikt zijn voor resonantie- en filtertoepassingen.

Spoelkernen
Voor de spoelen is gekozen voor T200-A2-kernen van Amidon, een veelgebruikte standaard in de wereld van de radiofrequentietechniek. Deze ringkernen zijn bijzonder geschikt voor toepassingen in het HF-bereik (hoge frequenties) en staan bekend om hun uitstekende magnetische eigenschappen. Ze bieden een goede balans tussen permeabiliteit, stabiliteit en temperatuurgedrag, wat essentieel is voor een stabiele en voorspelbare werking van spoelen in bijvoorbeeld zenders of filters.



Für diese Schaltung wurden hochwertige Materialien und Bauteile ausgewählt, die speziell für den Einsatz in Hochfrequenzanwendungen geeignet sind – mit einem besonderen Fokus auf Zuverlässigkeit und Effizienz.

Spulendraht
Als Spulendraht wurde emaillierter Kupferdraht mit einem Durchmesser von Ø 2,0 mm verwendet. Dieser Draht ist mit einer isolierenden Lackschicht versehen und bietet eine hervorragende elektrische Leitfähigkeit in Kombination mit mechanischer Festigkeit. Der Querschnitt des Drahtes beträgt 3,14 mm², was mehr als ausreichend ist, um auch höhere Ströme ohne nennenswerte Verluste oder Erwärmung zu übertragen. Damit eignet sich dieser Draht ideal für den Einsatz in leistungsstarken HF-Schaltungen.

Kondensatoren
Die eingesetzten Kondensatoren stammen vom renommierten Hersteller WIMA und gehören zur Serie FKP 1. Diese Typen sind für Spannungen bis zu 2 Kilovolt (2 kV) ausgelegt und zeichnen sich durch ihre hohe Stabilität und Zuverlässigkeit im Hochfrequenzbereich aus. Die FKP 1-Kondensatoren sind bekannt für ihre niedrigen Verlustfaktoren und ihre hohe dielektrische Festigkeit, was sie besonders geeignet für Resonanz- und Filteranwendungen macht.

Ringkerne
Bei den Spulenkernen handelt es sich um T200-A2-Kerne des Herstellers Amidon, die in der Hochfrequenztechnik weit verbreitet sind. Diese Ferritkerne bieten ausgezeichnete magnetische Eigenschaften und eignen sich hervorragend für HF-Anwendungen. Sie zeichnen sich durch ein ausgewogenes Verhältnis von Permeabilität, Stabilität und Temperaturverhalten aus – wichtige Voraussetzungen für stabile und reproduzierbare Eigenschaften von Spulen in Sendern, Filtern oder Antennenanpassungen.
