PE9MJ - MG - KG Eindtrap 16 W

Eindtrap 16 W Middengolf Band / Kortegolf Band

Endstuf 16 W Mittelwellenband / Kurzwellenband

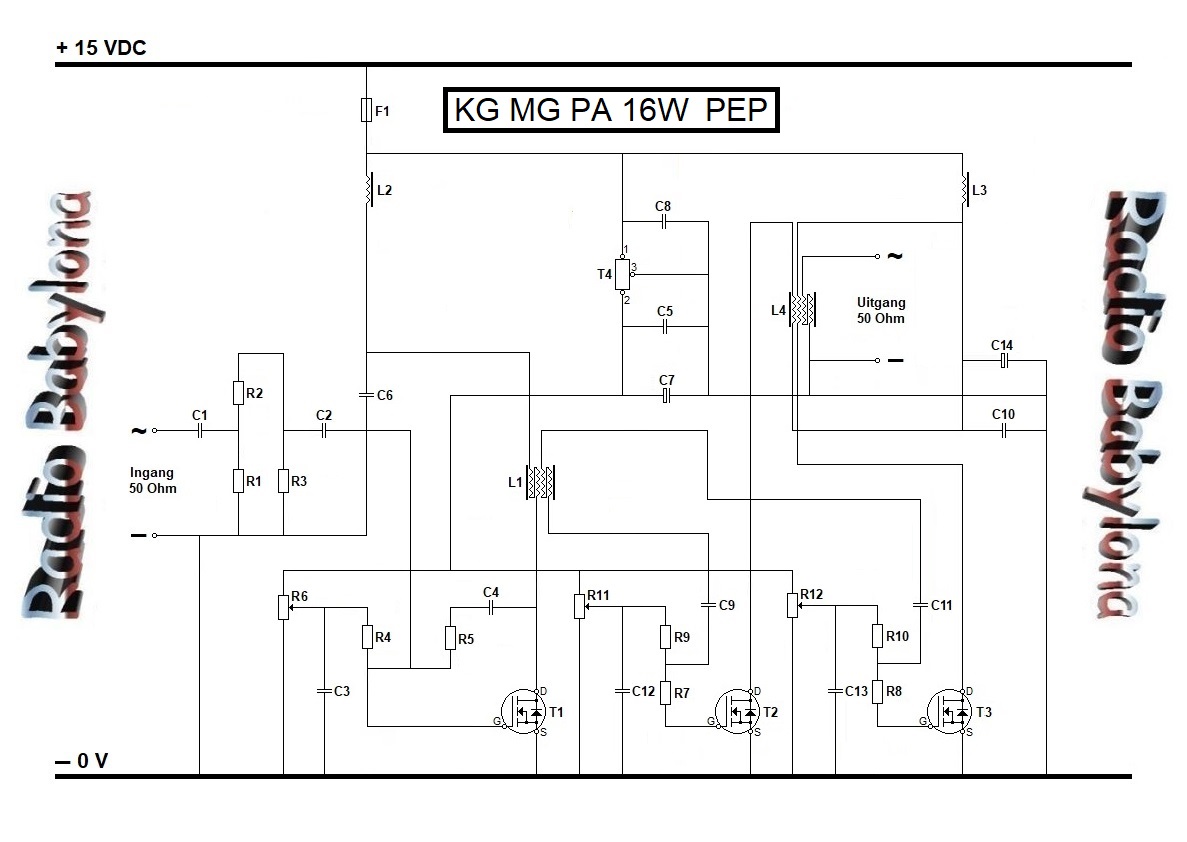

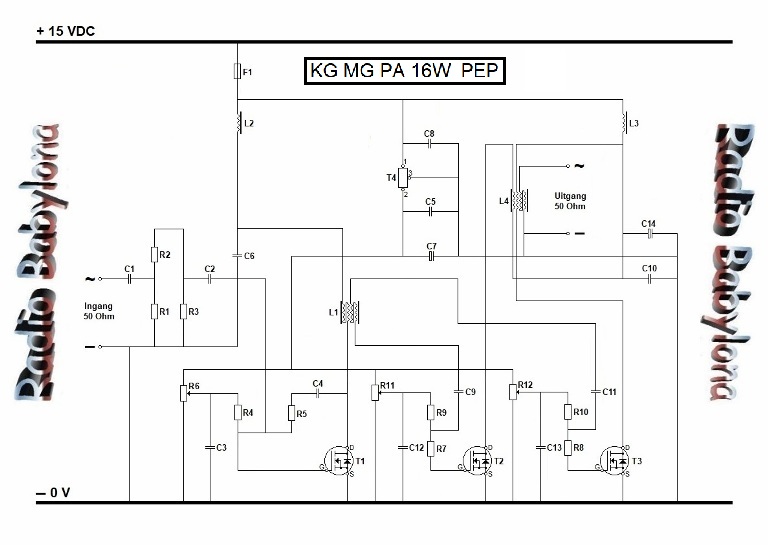

Deze eindtrap is uitgevoerd in klasse A, wat zorgt voor een lineair versterkingsgedrag, ideaal voor toepassingen waarbij signaalzuiverheid van belang is. De aansturing gebeurt met een Rohde & Schwarz meetzender, wat garant staat voor een stabiele en nauwkeurige ingangssignaalbron.

De eindtrap is geschikt voor een frequentiebereik van 0,5 tot 55 MHz en levert een maximale versterking van ongeveer 38 dB. Hij wordt gevoed met een spanning van 15 volt, waarbij het stroomverbruik ongeveer 3 ampère bedraagt.

Het uitgangsvermogen bedraagt 4 watt carrier. Bij 100% AM-modulatie resulteert dit in een PEP (Peak Envelope Power) van 16 watt. Voor SSB- en CW-modulatie geldt eveneens een maximaal uitgangsvermogen van 16 watt PEP.

Dieser Endverstärker ist in Klasse A ausgeführt, was für ein lineares Verstärkungsverhalten sorgt ideal für Anwendungen, bei denen Signalreinheit von großer Bedeutung ist. Angesteuert wird er mit einem Messsender von Rohde & Schwarz, der eine stabile und präzise Eingangssignalquelle garantiert.

Der Endverstärker ist für einen Frequenzbereich von 0,5 bis 55 MHz geeignet und liefert eine maximale Verstärkung von etwa 38 dB. Die Betriebsspannung beträgt 15 Volt, bei einem Stromverbrauch von rund 3 Ampere.

Die Ausgangsleistung liegt bei 4 Watt Trägerleistung. Bei 100 % AM-Modulation ergibt sich daraus eine PEP (Peak Envelope Power) von 16 Watt. Für SSB- und CW-Modulation gilt ebenfalls eine maximale Ausgangsleistung von 16 Watt PEP.

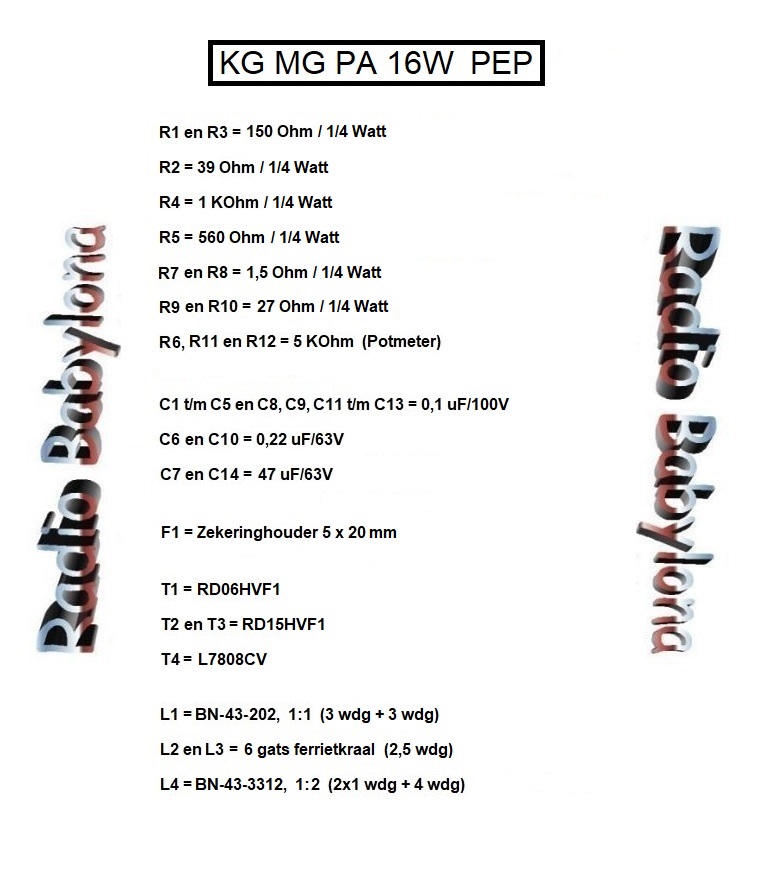

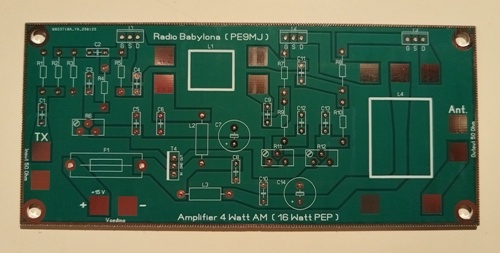

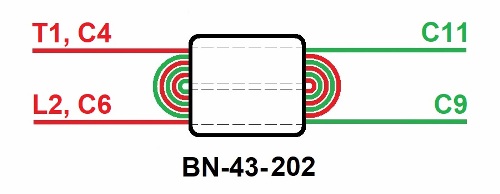

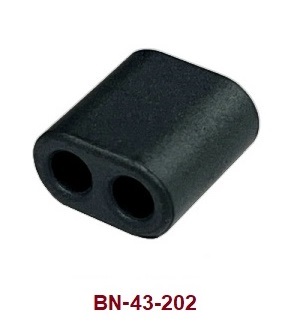

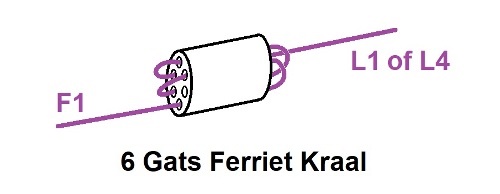

L1:

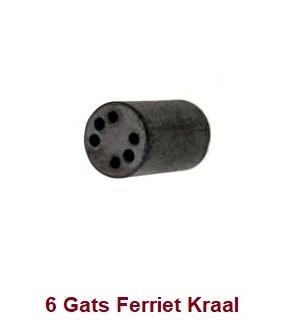

L2 en L3:

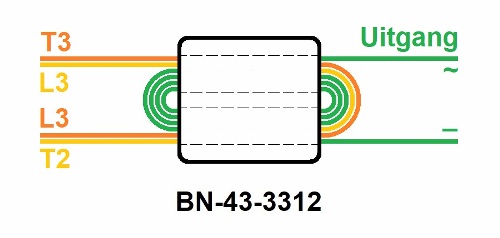

L4:
